Die Kupferadern in einem Stromkabel sind mit einer Isolationsschicht ummantelt. Um die Funktionen der einzelnen Drähte auseinanderzuhalten, haben die Ummantelungen unterschiedliche Farben. myHOMEBOOK erklärt, was sie bedeuten.
In der Regel bestehen Stromkabel, wie Sie beispielsweise für Lampen verwendet werden, aus mehreren isolierten Adern mit bestimmten Farben. Jede Ader hat eine andere Funktion. Wer sich nicht sicher über die Bedeutung ist, sollte auf jeden Fall einen Fachmann konsultieren. Generell gilt: Arbeiten an der Elektroinstallation gehören in die Hände eines fachkundigen Experten.
Farben beim Stromkabel mit drei Adern

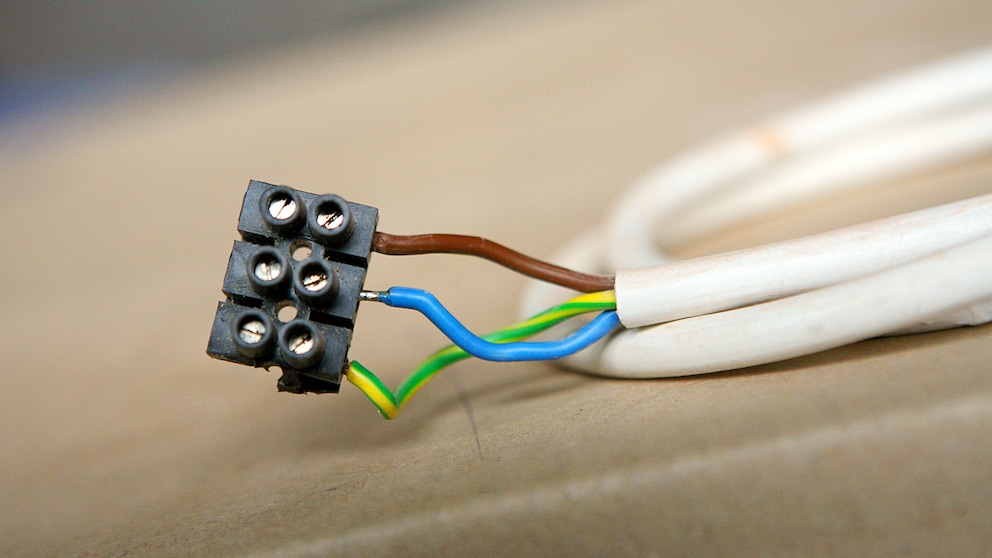

Dreiadrige Stromkabel sind im Haushalt am gewöhnlichsten. In den meisten Fällen sind die einzelnen Adern mit drei verschiedenen Farben gekennzeichnet.
Schwarz oder Braun: Außenleiter
Dieses Kabel, das auch Phase oder Phasen-Leiter genannt wird, führt den Strom vom Netz zum Gerät. Es hat das Kürzel „L“ und ist in der Regel schwarz, manchmal auch braun.
Blau: Neutralleiter
Vom Gerät zurück ins Netz leitet der blau ummantelte Neutral-Leiter den Strom. Diese Ader wurde früher als „Nullleiter“ bezeichnet, heutzutage heißt er Neutralleiter und hat die Endung „N“.
Grün-Gelb: Schutz-Leiter
Die wichtigste Absicherung vor Stromschlägen bietet der Schutz-Leiter mit dem Kürzel „PE“. Er leitet gefährliche elektrische Ströme in die Erde ab, wird deshalb auch „Erdung“ genannt. Damit der Schutz-Leiter nicht versehentlich mit einem anderen Kabel verbunden wird, ist er auffällig grün-gelb ummantelt.
Achtung: In Altbauten können die Farben durcheinander geraten! So kommt es vor, dass der Schutz-Leiter als Phasen-Leiter benutzt wird. Um zu sehen, wo Spannung anliegt, legen Elektriker zur Sicherheit stets eine Prüflampe an.
Auch interessant: Kleine Küche? Diese Spül- und Waschmaschinen sparen Platz
mySKILLS Schuko-Stecker mit Stromkabel verbinden – Video-Anleitung
Beleuchtung richtig anbringen Lampe anschließen in 6 Schritten – ohne Stromschlag
Renovieren Worauf man beim Austauschen von Steckdosen und Lichtschaltern achten sollte
Farben bei vier- oder fünfadrigen Stromkabeln
Auch wenn Stromkabel für Lampen in der Regel aus drei Adern bestehen, gibt es auch vier- oder fünfadrige Exemplare im Haushalt. Sie haben zusätzlich zum Außenleiter, Neutralleiter und Schutzleiter noch weitere Adern. Die fünf Adern benötigt man in der Regel für den Herdanschluss.
Farben bei Stromkabeln mit vier Adern:
- Gelbgrün: Erdung
- Blau: Neutralleiter
- Schwarz: Außenleiter
- Braun: Außenleiter
Farben bei Stromkabeln mit fünf Adern:
- Gelbgrün: Erdung
- Blau: Neutralleiter
- Schwarz: Außenleiter
- Braun: Außenleiter
- Grau: Außenleiter
Hinweis der Redaktion: Bei Arbeiten mit Elektronik sollten Sie vor Inbetriebnahme immer einen Fachmann zu Rate ziehen. Sollten Sie einen Schaden verursachen, kann es sein, dass Sie trotz Versicherung selbst dafür aufkommen müssen. Laut Paragraph 13 der Niederspannungsanschlussverordnung (NAV) sind Elektro-Arbeiten nur durch einen Elektriker durchzuführen. Dazu zählt bereits der Anschluss einer Lampe oder das Austauschen einer Steckdose.
